Artikel ku kali ini, berisi tentang Simulasi Jaringan GNS3 dengan Mikrotik OS Berbasis CLI.
Karna kemarin kita sudah membuat simulasi dengan Cisco Packet Tracer, kali ini kita satu tingkat di atas Cisco, yaitu dengan menggunakan GNS3 yang merupakan gabungan dari Cisco dan Juniper.
Langsung saja, di bawah ini artikel terkait penjelasan di atas.

CARA KONFIGURASI MIKROTIK ROUTER OS Berbasis CLI, untuk SIMULASI JARINGAN GNS3.

Konfigurasi

1.Download terlebih dahulu GNS3 dihttp://www.gns3.net/download/

2.Kemudian download mikrotik dihttp://www.routeros.co.id/

3.Setelah didownload klik 2 kali software GNS3.

4.Lakukan proses instalasi dengan menekan next sampai finish sehingga muncul gambar dibawah ini pada dekstop.

Karna langkah-langkah instalasi GNS3 telah saya jelaskan pada postingan sebelumnya, maka pada postingan kali ini akan saya lanjutkan ke konfigurasi Mikrotik Router OSnya.

5.Sebelum kita membuat sebuah simulasi jaringan menggunakan mikrotik pada GNS3,kita harus membuat image mikrotik menggunakan qemu yang akan digunakan pada saat membuat jaringan menggunakan mikrotik di GNS3.Caranya, kita buka CMD > Klik kanan > run as administrator.

6.Pindahkan iso mikrotik yang kita download tadi kedalam folder C:\Program Files\GNS3\qemu-2.1.0

7.Kita masuk kedalam folder dimana kita mengcopy mikrotik yang kita download sebelumnya,  dengan CMD

8.Setelah itu kita akan membuat virtual drive berupa file image yang nanti kita gunakan untuk mengisntall mikrotik.

“qemu-img.exe” untuk melakukan create image.
“create -f qcow2” untuk create dengan format qcow2 pada create image.
“mikrotik.img” merupakan nama virtual drive dengan format img
“256M” size virtual hardisk yang digunakan

9.Kemudian kita akan menginstall mikrotik dengan ISO yang telah kita siapkan tadi



10.Ketika dienter maka akan muncul aplikasi qemu untuk melakukan instalasi mikrotik secara virtual

11.Disini saya menginstall semua aplikasi, sehingga cukup tekan “a” pada keyboard untuk memilih semua aplikasi tersebut.

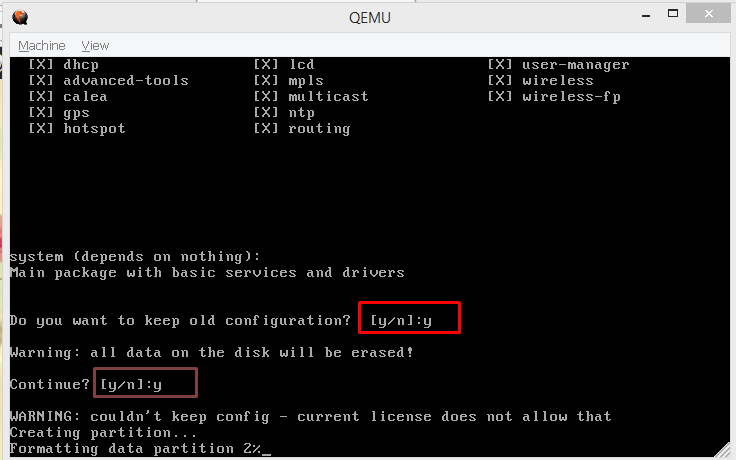

12.Lalu tekan “i” untuk memulai proses instalasi,  sehingga akan muncul gambar seperti dibawah ini .Kemudian tekan “y”

13.Jika proses penginstallan sudah selesai, akan muncul tulisan “press enter to reboot” lalu klik enter dan langsung di close tab QEMUnya, jika tidak nanti akan install lagi.



14. Sekarang kita cek , apakah sudah berhasil dan bisa login atau belum. dengan perintah  qemu-system-i386w.exe mikrotik.img



15.Lalu akan muncul  tampilan seperti gambar di bawah ini. Isi login dengan admin, passwordnya kosong. Atau bisa juga di isi sesuai keinginan kita.

Kalu berhasil, maka akan muncul tampilan seperti gambar di bawah ini :

16.Lalu, sekarang kita buka aplikasi GNS3. Kemudian, klik edit –> Preferences.



17.Setelah itu, pilih menu Qemu. Dan “new” untuk memulai membuat device QEMU VM.



18.Pilih Default.



19.Ketik nama device yang akan dimasukan kedalam GNS3.



20.Kemudian pilih qemu binary yang digunakan sewaktu menginstall mikrotik sebelumnya.



21.Kemudian pilih disk image (hda) klik browse.



Klik yes.

Lalu klik finish.



22.Setelah itu akan muncul list qemu yang kita buat .



klik Edit.
Karena kita butuh 5 interface maka kita setting yang ada di device mikrotiknya.

Selanjutnya merubah tampilan icon mikrotik menjadi sebuah router.Lalu browse


Disini saya pilih “router_firewall”

.

ketika semua sudah, kita bisa klik Apply, lalu ok.

23.Jika sudah, maka Device mikrotik yang sudah kita buat akan berada di bagian kolom perangkat kerja.Untuk memulai,  drag & drop device mikrotik ke area kerja kemudian klik play ( segitiga hijau) .



Untuk memulai konfigurasi klik kanan dibagian router kemudian pilih console. Maka akan muncul console mikrotik dan siap digunakan untuk simulasi jaringan.

Maka akan muncul console mikrotik dan siap digunakan untuk simulasi jaringan.

Login ke mikrotik, kemudian isi mikrotik dengan "admin",  dan kosongkan passwordnya.

24.Periksa LAN yang terpasang dengan mengetik perintah"interface ethernet print".

25.Tambahkan ip address pada ether1 dan ether2.dengan perintah.

-ether1
 "ip address add address=192.168.1.2/24 interface=ether1".

-ether2
 "ip address add address=202.124.1.1/24 interface=ether2".


26.Lihat ip yang di buat dengan perintah

"ip address print"



Setelah selesai melakukan konfigurasi router seperti di atas, selanjutnya tinggal menambahkan perangkat-perangkat lain seperti PC, Switch, dll. Untuk memasukkan perangkat jaringan selain router, caranya sama dengan Cisco.
